五軸聯動加工中心作為高端制造領域的“重器”，其精度直接決定了航空航天、醫療器械、精密機械等產品的最終質量。那么，如何科學有效地檢測五軸加工中心的精度？本文將深入解析當前主流的精度檢測方法與技術標準，為您展現精密制造的質量保障體系。
動態精度是衡量五軸加工中心性能的關鍵指標，它指的是機床在多軸聯動、高速切削、負載波動等復雜工況下的綜合誤差控制能力。
當旋轉軸（A/C）與直線軸（X/Y/Z）聯動時，微小的角度偏差可能被放大為數十微米的空間誤差，導致零件表面出現波紋、塌邊甚至尺寸超差。
高端五軸機床的線性軸定位精度需≤5μm，重復定位精度需≤3μm；旋轉軸角精度需達到±10角秒；在100mm半徑的圓軌跡誤差上應≤20μm。
精度檢測離不開標準規范。目前，五軸聯動加工中心的精度檢測已形成完善的標準體系：
國際標準：ISO 10791-7是五軸聯動軌跡精度的“金標準”，VDI 2617（德國）對旋轉軸動態精度要求嚴苛到0.001°，ASME B5.54（美國）則強調多軸機床全行程誤差補償。
中國標準：我國已制定GB/T 34880-2017《五軸聯動加工中心檢驗條件》、GB/T 39953-2021《五軸聯動加工中心RTCP精度檢驗》和GB/T 39967-2021《五軸聯動加工中心S形試件精度檢驗》等國家標準。
值得一提的是，由中國主持修訂的S型試件標準已被納入ISO 10791-7:2020，成為國際檢測五軸機床綜合性能的“黃金標準”。

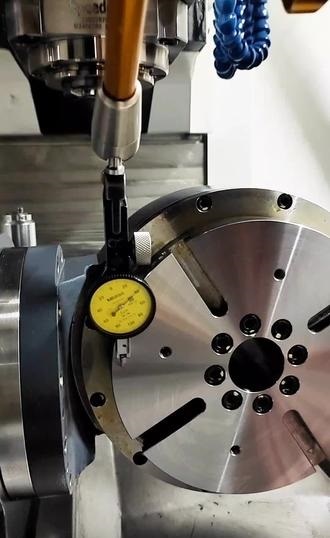

RTCP功能是五軸機床的“智慧大腦”，能通過動態補償旋轉軸偏移，確保刀尖點始終跟隨編程軌跡。通過球頭芯軸和指示器測量不同軸旋轉時的刀具中心點偏差，可全面評估機床的RTCP精度。
S形試件是中國引領國際的精度檢測方法，其S形曲面集成了航空零件加工特征，如薄壁、頻繁換向等，能有效檢測機床的幾何精度、動態特性及顫振問題。試件壁?。ā?mm）、輪廓尺寸公差僅±0.02mm，對機床性能要求極高。
激光干涉儀：用于測量線性軸定位誤差，精度可達±2μm，配合環境補償模塊可消除溫度干擾。
球桿儀：通過繪制圓軌跡分析反向間隙，快速評估兩軸聯動時的輪廓精度，平面圓誤差超20μm需緊急調整伺服參數。
R-Test測試儀：通過測量精度球的實際位置與測量點在三個正交方向上的偏差，來表征機床在各位置點的誤差。
除了專用檢測工具外，采用定軸加工與聯動加工相結合的綜合驗證方法，也能有效評估五軸加工中心的精度。
通過對多面體工件進行不同方向的定軸加工，可以檢驗各面的接刀精度；而對球形體進行五軸聯動加工，采用放射狀刀路，能全面評估機床在多軸聯動狀態下的性能表現。
隨著技術的發展，五軸加工中心的精度檢測與補償手段也日益智能化：
熱變形補償算法：針對長時間運行導致的熱誤差，采用熱變形補償算法可顯著提升精度穩定性。
AI預測與自適應加工：結合AI技術預測刀具磨損，動態調整RTCP參數，實現“自適應加工”。
數字化孿生技術：通過虛擬機床模擬實際加工過程，提前預知并規避可能的精度問題。
未來，隨著智能制造技術的不斷發展，五軸加工中心的精度檢測將更加智能化、自動化。AI算法、數字孿生、自適應控制等先進技術的應用，將使我們能夠?qū)崿F(xiàn)更精準、更高效的精度管理與質量控制，為高端制造業的發展提供堅實保障。
精確測量是精密制造的基礎，更是質量控制的靈魂。只有深入理解精度檢測的本質，才能確保每一臺五軸加工中心都發揮出卓越性能，助力中國制造向“中國智造”穩步邁進。
